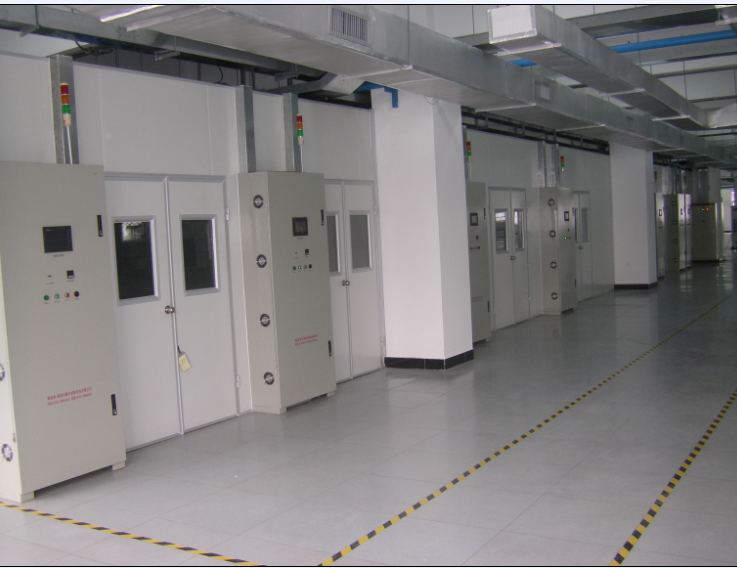

電子產品老化房詳細資料

主要技術參數

1.1 空間尺寸： 根據客戶的場地以及需要老化房數量定制房間大小

1.2 溫度范圍：常溫+5℃到60℃或85℃

1.3 溫度波動：≤±1℃；

1.4 溫度偏差：≤±2℃~5℃（在80℃空載情況下測得數據）

1.5 控制方式：按鍵式控制系統或PLC觸摸屏控制系統

1.6 運行方式：溫度可調/恒定運行

1.7 安裝電源：AC~380V；50 Hz；

1.8 老化房功率：根據房間的大小以及溫度范圍確定（PTD控制溫度調節）

1.9 噪音大?。酣Q65~75分貝（在老化房外面1.5米外側得數據）

室體結構及用料說明

2.1 墻體材料：庫體采用雙面彩鋼保溫庫板

注：聚氨酯板不符合《建筑材料燃燒性能分級》B2級的規定，更無法達到A級防火等級，所以一般專業公司做老化房都采用巖棉彩鋼板

2.2 接合處打密封玻璃膠，有效保證房間的密封性與美觀性。

2.3 地面處理：溫度在60℃以內地面不需要處理，如果在85℃就需要做隔熱地板 。

2.4 房體材料的燃燒性能符合《建筑材料燃燒性能分級》A級的規定。

2.5 門洞設置：數量和大小根據需求定制

2.6 觀 察 窗：400×600mm，鋼化玻璃，安裝在大門上；數量或大小可根據需要增加

風力恒溫系統

風力管道系統符合《通風與空調工程施工質量驗收規范》GB50243-2002標準，通常采用循環系統、加熱系統和超溫排風系統組成。循環系統、超溫排風系統、加熱系統及配套的風道系統安裝于老化房頂部，不占用其它空間，循環系統采用循環風機和配套風管進行循環，可保證測試區內溫度均勻，加熱系統采用電熱器加熱，加熱器放置于老化房頂上循環風道中，四周加防火隔熱材料。采用PLC溫度模塊或PID儀表控制，溫度到達產品所需要溫度后，根據室內溫度波動自動調節加熱器功率大小配合保溫庫板的保溫性，使室內溫度精確穩定在所設定溫度數值可在指定的時間內內將室溫加至設定溫度，當溫度升至設定值時加熱器停止加熱.加熱器具有過熱保護裝置（EGO）,如客戶自身產品發熱則采用過熱排風系統，發熱量小采用電動百葉自動負壓排風，發熱量大則采用低噪音風機排風，用變頻器控制其轉速。

循環控溫過程：當開機時加熱器開始加熱 溫度到達設定值時加熱器停止加熱 隨著時間的推移產品區溫度會逐漸上升當溫度超過設定上限時 排風系統開始動作將產品區過熱氣體排室外。變頻器會控制室外排風機進行運轉，當溫度下降至設定值下限時風機停止排風，排風系統同時關閉。循環系統在老化產品的過程中始終保持循環狀態，以保證溫度均衡。整套系統動作具有性能穩定，控制精確、溫度波動小，均衡度高、噪音小等特點。

噪音處理：采用低分貝的高品質循環風機，風管采用3mm厚石棉包裹，既保溫又降低噪音，根據聲學原理,所有動態部位采用帆布、彈簧進行軟接處理，力求把噪音降到標準。

老化房控制系統

采用兩級PID調節加熱量，實現對測試區（產品區）溫度的精確控制，同時溫度控制器可以對測試區任意溫度進行滾動實時顯示,有獨立負載的還可以對負載區的溫度進行監控，防止負載區溫度過高，方便客戶準確掌握測試區溫度情況?？刂葡到y(tǒng)還設定了各種保護功能，有超溫報警保護、風機故障報警保護、無風報警保護、室內煙氣感應報警保護等，完善的保護功能確保了老化房能長期穩定無故障運行。（可選PLC來控制）

產品測試架（可選）

產品測試架通常根據客戶產品和要求進行設計制。如需負載，則做相對應的負載框架配套生產，一般測試架的設計要求結構穩固合理，操作方便，外形美觀、滿足功能等特點，大限度的滿足客戶的要求。

控制系統設計以及安全保護措施

6.1電控設計參照《低壓配電設計規范》GB50054-95，《供配電設計規范》GB5002S2-95，《電氣裝置安裝工程接地裝置施工及驗收規范》GB50169-92，使電控設計標準化。

6.2控制系統集成老化功能設計。設計功能控制電柜，老化所需時間、溫度、各類操作開關可在一個控制電柜上操作；電柜面板設計美觀、操作簡單。

6.3老化過程可全自動控制，具有部分異常自處理功能，讓操作自動化、簡單化。

6.4具有多重保護功能，安全可靠。

a.電熱防干燒，風機故障或風管內溫度過高時自動切斷循環系統電源，同時警報器報警。

b.電加熱與風機聯動設計，風機未能啟動時加熱器無法單獨啟動，在關閉時電熱與循環風機同時關閉，防止電熱因干燒而損壞。

c.加熱器連接采用耐高溫線材，300OC不燃燒。

d.室內安裝防爆型照明燈，提高燈泡壽命，防止燈泡爆破。

e.庫體采用難燃保溫材料，保溫性能好，安全系數高。

f.超溫聲光報警功能：老化過程中出現超溫狀況，則亮紅燈，蜂鳴器響起。

g.煙霧報警功能：室內裝有煙感報警器，預防在老化產品的過程中某種原因使產品燃燒而報警，在報警時自動關閉老化房電源。

老化房成本的決定因素

老化房成本的決定因素

老化房價格組成由下面幾個因素組成

1: 房間大小(房間大小決定風機選型，風機數量，風管大小)

通常市面有軸流風機、離心風機、風柜來制作

軸流風機安裝于老化房頂部，在天花上裝根據風機的數量裝相應的百葉窗口，采用上面出風上面回風的概念，此方法造價低廉，溫度均勻度可控性不高，因為熱氣是從下往上的

離心風機安裝于老化房頂部，再根據風機的功率以及房間的大小設計相應的風管數量，每條風管連接至室內底部，在每條風管上安裝2個雙層百葉出風口，出風口可以調節出風的方向。然后再從頂部的回風口出風進行循環。一般房間不是很大的老化房采用離心風機主。

風柜主要是老化房的房間太大、跨度過寬、溫度均勻度要求過高才用，如果房間很大的話用離心風機數量相應增加，噪音將會很大。此造價成本很高，

2：溫度范圍(溫度范圍不同選用材料不同)

目前市面上常用的保溫材料是高密度硬質聚氨酯發泡。外表為304不銹鋼，它的高耐溫為85度，硬度好，型質佳，尤其是大尺度的老化房，必須采用該材料，拆裝也比較容易，便于老化房搬遷。但是價格相對較貴，但一般專業的公司都會使用。

另外EPS彩鋼板主要用于常溫到60度范圍的老化，EPS彩鋼板俗稱泡沫板，不阻燃，它不符合《建筑材料燃燒性能分級》B2級的規定，在60度以下長期使用沒有問題，巖棉彩鋼板是在老化溫度為60度以上才使用

3：需要老化的產品以及產品功率(產品的不同涉及到產品是否發熱，功率涉及到里面供電的配置)

老化產品的功率：在老化房內，要給產品的老化架供電，功率涉及到線材的大小和數量，如果產品發熱涉及到線材采用民用或軍用線材。

4：溫度均勻度要求

老化房的溫度一般40度的時候±1℃，50的時候±3℃，60℃以上為±5℃，如果60℃以上均勻度要求過高的話可以采用PLC實行多點控制或是以子母機的方式來控制。

5：常做老化的溫度點和產品的總功率(涉及到排風系統，排風是根據房間大小溫度范圍和產品的功率來恒定在謀個溫度點，當產品發熱過高的時候排風機運轉保證溫度控制在設定的溫度)

老化房的常做溫度點：涉及到排風系統，根據老化房內產品的總功率(發熱功率)，然后根據需要很定的溫度，通過相應的公式算出排風機的功率，排風管的大小。目前市面上先進的是熱風循環技術，這種溫度均勻性很好。

設備禁止

1：易燃、爆炸、易揮發性物質試樣的試驗及儲存

2 ：腐蝕性物質試樣的試驗及儲存

3：生物試樣的試驗或儲存

4：強電磁發射源試樣的試驗及儲存

5：高溫老化房安全操作規程

1、高溫老化房安全操作規程

（1）使用前應做好準備，必須對設備性能有充分的了解，熟悉每個具體操作中的安全注意事項。

（2）使用前必須熟悉高溫老化房及其周圍的環境、電閘門的位置。

（3）每次使用完畢后應檢查水、電、氣等安全措施完善后才能離開。

（4）應備有滅火器或砂土，并盡可能放在顯眼的地方，應同時備有消防用的消火栓。

2、火和電的安全預防

（1） 在使用電氣動力時，必須事先檢查電開關，馬達以及機械設備各部分是否安置妥善。

（2） 開始工作時和停止工作時，必須將開關徹底扣嚴和拉下。

（3） 在更換保險絲時，要按負荷量，不得加大或以銅絲代替使用。

（4） 嚴禁用濕手、濕布或鐵柄毛刷等去清掃和擦拭電閘刀、電插梢等，防止觸電。

（5） 凡電氣動力設備過熱時，應立即停止運轉。

（6） 凡使用110伏以上電源裝置，儀器的金屬部分必須安裝地線。

（7）非工作人員禁止入內。
