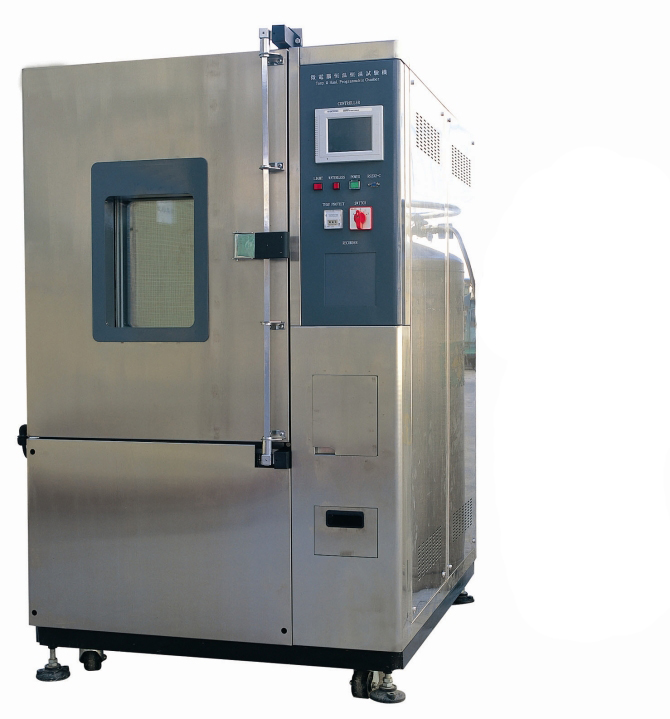

快速溫變試驗箱
快速溫變應力篩選機產品用途
快速溫變應力篩選機是產品在設計強度極限下，運用溫度加速技巧（在上、下限極值溫度內進行循環時，產品產生交替膨脹和收縮）改變外在環境應力，使產品中產生熱應力和應變，透過加速應力來使?jié)摯嬗诋a(chǎn)品的瑕疵浮現[潛在零件材料瑕疵、制程瑕疵、工藝瑕疵]，以避免該產品于使用過程中，受到環境應力的考驗時而導致失效，造成不必要的損失，對于提高產品出貨良率與降低返修次數有顯著的效果，另外應力篩本身是一種制程階段的過程，而不是一種可靠度試驗，所以應力篩選是100％對產品進行的程序。
產品特點：
1.     ESS系列允許加速產品溫度變化速率，通過產品置于高速氣流的環境；
2.     ESS系列環境試驗箱是專為環境應力篩選應用而設計的，可根據您的具體需要生產制造環境應力篩選試驗箱；
3.     彩色觸摸屏和PLC控制器,溫度控制穩定，溫度過沖小,操作方便、簡單；
4.     采用世界先進的壓縮機+環保冷媒+機械式復迭低溫制冷系統,制冷效果好,可靠性高;
5.     完善的安全保護裝置,確保產品的運行更加安全可靠；
6.     可選用液氮快速變化冷卻系統

控制系統

*	可程式微電腦溫濕度控制器規格書
*	7寸/10寸TFT真彩LED液晶觸摸屏接口（65535真彩色，分辯率800*480）
*	程序容量可達13450段，超長運行，每段530小時，最大32000次循環，定值最大999999小時
*	24位高精度，全范圍兩位小數顯示，精確無比，無需校正
*	支持中文/英文界面切換，支持定值、程式模式。
*	支持漢字輸入，輸入程式名，和廠商信息。
*	自帶USB接口，可以插U盤下載曲線、歷史數據（可代替記錄儀）
*	內置超大存貯空間，連續24小時開機可保存3個月的數數據（采樣為1M）（可代替電腦存貯）
*	支持RS485、LAN（網口）、GPRS（手機）等方式通訊，方便遠程監控，數據采集。
*	支持輸出自由組合編程輸出，可串接并接，多種組合方式，方便做高難度機型。
*	快溫變控制 實現25度/分鐘，低濕度可做 3度8%。
*	具有T提前輸出功能、冷流量控制功能、控制壓縮機延時，無需外加時間繼電器
*	可選擇做溫度時也顯示濕度、缺水提前提示，自動關燈等許多人性化的控制。
*	同時支持干濕球方式及電子濕度傳感器
*	智能屏保界面，流程圖監視。
*	LED屏，亮度自動調節，體積更小、更薄、便于安裝，使用壽命更長。
*	提供內置SMPS的I/O RELAY BOARD-接線簡化和節省成本
*	觸摸交互式參數輸入方式、基于PC的方便監控
*	方便設定多達65種的輸出（內置計時器）方式
*	內置基于最先進的PID算法的自動調諧功能
*	提供強有力的通訊環境和支持MAX-254臺多分支結構
*	卓越的Fuzzy功能和ARW啟動-抑制超程

規范條件

產品&規范	廠商類別	高溫	低溫	溫變率	循環數	循環時間	備注
MIL-STD-2164、GJB-1032-90 電子產品應力篩選		工作極限溫度	工作極限溫度	5℃/min	10～12	3h20min
MIL-344A-4-16 電子設備環境應力篩選	設備或系統	71℃	-54℃	5℃/min	10
MIL-2164A-19 電子設備環境應力篩選		工作極限溫度	工作極限溫度	10℃/min	10		駐留時間為內部達到指定溫度10℃時
NABMAT-9492 美軍海軍制造篩選	設備或系統	55℃	-53℃	15℃/min	10		駐留時間為內部達到指定溫度5℃時
GJB/Z34-5.1.6 電子產品定量環境應力篩選	組件	85℃	-55℃	15℃/min	≧25		達到溫度穩定的時間
GJB/Z34-5.1.6 電子產品定量環境應力篩選	設備或系統	70℃	-55℃	5℃/min	≧10		達到溫度穩定的時間
筆記型計算機	主機板廠商	85℃	-40℃	15℃/min

溫濕度控制能力范圍表



技術規格

型號		GS-150U	GS-225U	GS-408U	GS-800U	GS-1000U
■標準
內箱 尺寸 （mm）	D	500	600	800	800	1000
	W	500	500	600	1000	1000
	H	600	750	850	1000	1000
內容積（L）		150	225	408	800	1000
電源		3ф4w380V±10%, 50Hz
■性能
系統		平衡調溫控制系統（BTC）
循環方式		強制空氣循環
溫度范圍		-70~+150°C
溫度波動度		±0.5°C
溫度均勻度		≤2°C
溫度偏差		±2.0°C
升降溫速率		5°C/Min ~15°C/Min（變溫范圍：-55°C ~+85°C）
負載		5Kg鋁錠	5Kg鋁錠	10Kg鋁錠	25Kg鋁錠	60Kg鋁錠
■構成
內箱材料		不銹鋼SUS304
外殼材料		優質冷軋鋼板靜電噴粉或不銹鋼拉絲
隔熱材料		高密度聚氨脂發泡+玻璃棉
觀察窗		發熱體內嵌式玻璃
電纜孔		內徑Φ50
加熱器		鎳鉻合金電熱絲式加熱器
攪拌風扇		多翼式離心風扇
馬達		冷凝器型
溫度傳感器		PT100Ω
腳輪		可鎖定的腳輪
■控制器
溫度控制器		觸控式LED液晶顯示溫度控制器
溫度設定方式		觸控式設定數字
溫度顯示方式		數字顯示
通訊接口		RS485接口（附RS232轉換線），上位機操作軟件（中/英文）
■冷凍裝置
制冷系統		機械二元復疊壓縮機制冷
		水冷冷凝器
制冷機		泰康或谷輪高性能壓縮機
制冷劑		環保冷媒R404A+R23
■安全裝置
電源用漏電斷路器，獨立超溫保護器，鼓風馬達保護斷路器，控制回路過載短路保護保險絲，溫度保險絲，冷凝器缺水保護，壓縮機過載、過流、過熱保護熱繼電器等
■附件
擱板2塊,擱條4根，硅橡膠軟塞1個，RS23, 2轉換線1套，上位機操, 作軟件（中/英文），產品使用說明書1套，產品合格證1份，產品質量保證書1份，
■可選附件
增加擱板、記錄儀、打印機、特殊電纜孔、中國國家法定計量校準證書1份

注意：
※1.所有溫變速率條款為空氣全程平均變化速率，而非產品溫度變化速率；
※2.變溫速率將根據試件負載、試件材質結構、溫度范圍而變化；
※3.外形尺寸根據升降溫速率確定；
※4.冷卻水溫度（確保降溫性能）：10~28°C，水壓0.1~0.3Mpa；
※5.可增加濕熱功能。
