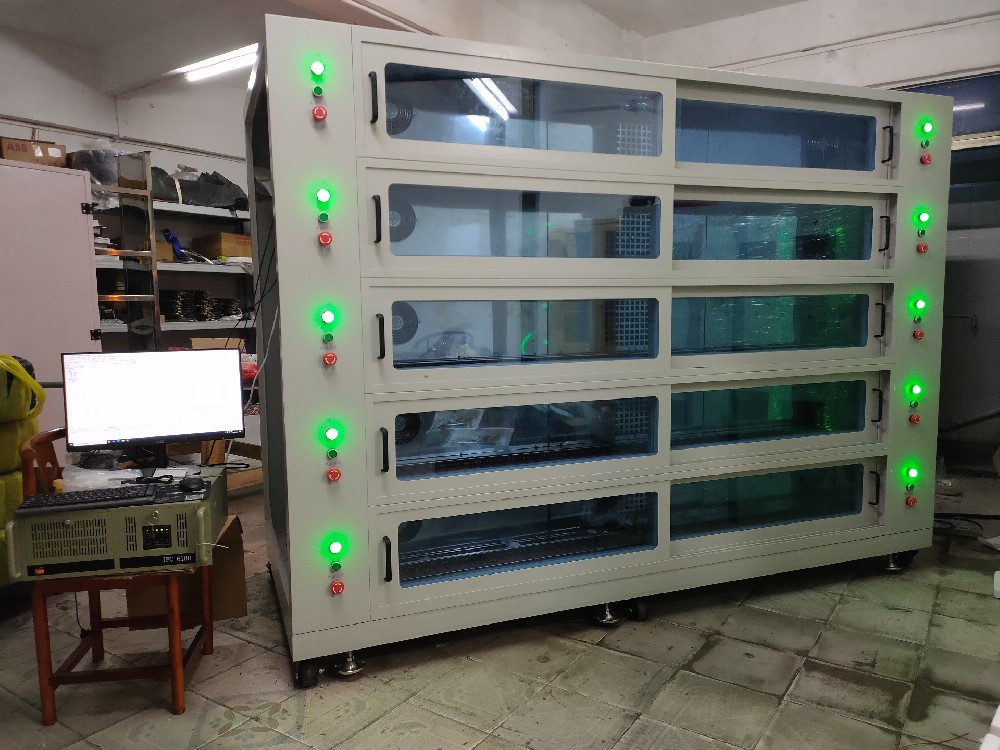

車載煙霧報警器老化柜

一、 產品技術參數

1.1  外形尺寸：2600L*1100D*1800H(mm)

1.2：老化柜分5層，2面放產品，每面的每層溫度單獨控制，合計10套

1.3：單層工作尺寸： 2000W*250H*150D （mm)

1.3：溫度范圍：R.T+10 ~ +65℃

1.2  波 動 度：±0.5℃；

1.3 溫度偏差：≤±3.0℃；（空載條件下）

1.6  加熱功率:  合計12.0KW；

1.7  電   源：380V, 50Hz；三相五線制。

二、車載煙霧報警器老化柜 測控系統

2.1  溫度測量：K型熱電偶

2.2  控制系統：電腦操作

2.3  成套電器：采用斯耐德接觸器，ANV固態繼電器

2.4  超溫保護：獨立于主控制器，過溫上限保護，切斷加熱電源與產品電源；

2.5  運行方式：全量程可調節恒溫，恒定運行

三、室體結構及用料

3.1 箱體材料：外箱采用冷軋板表面處理后噴涂標準顏色RAL7035

3.2 內室及風道材料：冷軋板表面處理后噴涂標準顏色RAL7035

3.3 保溫材料：兩邊外殼采用環氧板做保溫層；

3.4 空氣循環裝置：軸流風扇循環，

3.5 加熱方式：優質專用耐高溫不銹鋼電加熱器；

3.8 老化柜采用推拉門設計，門窗材用采用雙層中空隔熱玻璃，內部產品在外面可視

3.9老化產品相關參數：

1)      單個室內工作尺寸：2000W*250H*150D

2)      冷軋板表面處理后噴涂標準顏色RAL7035；

3）整個老化柜兩面放產品，每層每面放2排產品，單層可放48個產品，整個

老化柜可以一次性老化480個產品

     4）每個老化區要有單獨的指示燈，能清楚表明老化中、老化完成狀態。

      5）顯示屏上要有顯示每個老化區的老化進度的進度條。

6）老化產品插座需方提供

四、老化柜保護方式

           1．穩定運行時或者超過設定溫度(≥2℃)狀態下,產品區冷卻風道開啟，保持產品區內溫度恒定

           2．超溫保護器：循環風扇故障或加熱器失控時，切斷加熱系統與產品電源

           3． 空焚保護器：當加熱管表溫度升高至100℃時，切斷加熱器電源

           4． 陶瓷保險絲：加熱管過流保護

           5． 漏電開關：系統過流漏電保護

           6． 指示燈、蜂鳴器聲光報警裝置：超溫與電機過電流等保護時指示燈蜂鳴器報警

 四、監控方案

  成功案例柳州利和實業有限公司
