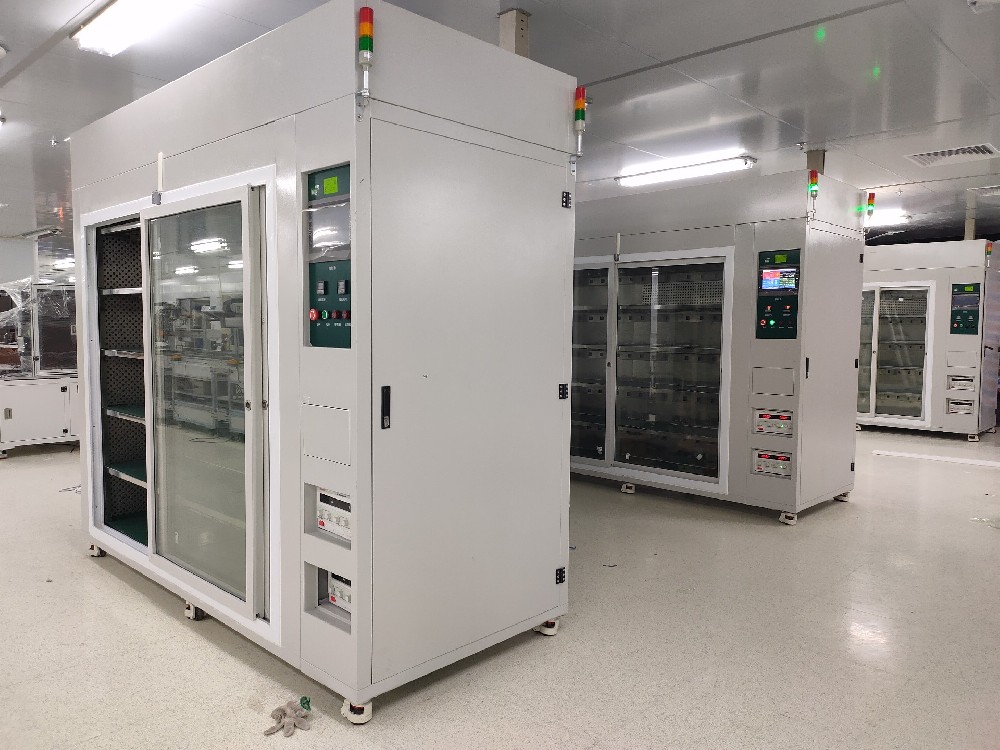

我公司與恒亞合作參與惠州華陽通的車載老化柜完成驗收，
一、 產品技術參數
1.1 溫度范圍：R.T+10 ~ +90℃；
1.2 波 動 度：±0.5℃；
1.3 溫度偏差：≤±3.0℃；（空載條件下）
1.4 工作尺寸： 950W*1720H*1910L （mm)
1.5 外形尺寸：2450H*1370D*2650L(mm)
1.6 加熱功率: 12.0KW；
1.10 整機功率：約15KW；
1.11 電 源：380V, 50Hz；三相五線制。
二、 測控系統
2.1 溫度測量：K型熱電偶
2.2 控制系統：一套PLC（日本三菱）及通達10寸人機界面通過編程來實現自動控制
2.3 成套電器：采用斯耐德接觸器，ANV固態繼電器
2.4 超溫保護：獨立于主控制器，過溫上限保護，切斷加熱電源與產品電源；
2.5 運行方式：全量程可調節恒溫，恒定運行
三、室體結構及用料
3.1 箱體材料：外箱采用冷軋板表面處理后噴涂標準顏色RAL7035
3.2 內室及風道材料：采用201鋼板；
3.3 保溫材料：超細玻璃棉，50mm保溫層；
3.4測試區排氣：4“（ф101.6mm），最大排風量：＞ 1200m3/h，安裝自動排
風調節裝置；
3.5 進 氣 口：4“（ф101.6mm），安裝自動進風調節裝置；
3.6 空氣循環裝置：軸流風機循環，
3.7 加熱方式：優質專用耐高溫不銹鋼電加熱器；
3.8老化柜采用推拉門設計，門窗材用采用雙層真空隔熱玻璃，內部產品在外面可視
3.9 老化柜增加上鎖功能，未達到老化設定時間，手動打不 開推拉門。但需要設計緊
急開門裝置
3.8老化產品相關參數：
1) 室內工作尺寸：950W*1720H*1910L （mm)
2）室內層架主框架材質：201方通25×38×1.2焊接而成；
3）老化架層數及層高度：4層，每層高度為330mm，每層鋪201孔板.
每層高度330mm,凈高300mm, 單面進深 450mm確保
4）老化柜前后分2個溫區，每個溫區擺放40PCS產品，每個區域溫度由主控制屏
單獨控制，
5）線束選擇確保每層耐電流50A，分支到產品端10A
6) 直流電源和測試夾具需方提供
7 每個產品位安裝4個4歐25W的電阻負載
8) 電源控制 B+/ACC單獨控制，ON/OFF時間可以自由設定
老化時間可以設置，老化完成先關閉ACC一定時間（這 個時間可自由設置），
再關閉B+電源
